同樣的力，換個位置與方向，轉動效果就不同
力矩
拖曳施力向量、力臂與支點，觀察順時針和逆時針力矩；也可以開啟相機或匯入題目圖片，把物理分析疊在真實場景上。
一、問題與學習目標
同樣用力推門，為什麼推門把比推鉸鏈旁容易？
推一扇門時，把手離鉸鏈很遠，通常比靠近鉸鏈的位置省力。但即使推在門把上，若施力方向沿著門面指向鉸鏈，轉動效果也可能很小。力的大小相同，為什麼結果不同？
判斷轉動，要同時找出支點、作用點與施力方向。這篇先用可拖曳的向量比較距離和角度，再把多個力矩依同一套正負號相加。最後可用相機或匯入房門、水龍頭、腳踏車踏板與考題圖片，將這套判斷用在真實情境中。
學習目標
- 判斷力矩的大小如何受到力、作用位置與施力角度影響。
- 辨認順時針與逆時針力矩，並依約定給予正負號。
- 運用力矩疊加求出多個力共同作用時的合力矩。
- 說明房門、水龍頭與踏板等生活裝置如何運用力矩。
- 在照片或相機畫面上標示支點、力臂與施力向量。
二、核心概念與原理
把施力大小、作用位置與方向一起看
力矩衡量力對某個支點造成的轉動效果，大小同時取決於力、距離與夾角。
想讓轉動效果更強，可以增加施力、增加支點到作用點的距離，或讓施力方向更接近垂直力臂。
力矩大小
力與力臂垂直時 \(\sin\theta=1\)，轉動效果最大。
合力矩
依同一套正負號約定，將順時針與逆時針力矩相加。
四個核心概念
| 概念 | 判斷方式 | 生活例子 |
|---|---|---|
| 旋轉方向 | 一般約定逆時針為正、順時針為負 | 判斷水龍頭或扳手轉向 |
| 力臂長度 | 同樣施力下，距支點愈遠力矩愈大 | 門把設在遠離鉸鏈的位置 |
| 施力角度 | \(\theta=90^\circ\) 時力矩最大 | 垂直推門比斜推省力 |
| 轉動平衡 | 所有力矩代數和為零 | 保持水平的蹺蹺板 |
變數與單位
- 力矩，單位為 \(\mathrm{N\cdot m}\)。
- 從支點指向作用點的位置向量，長度單位為 \(\mathrm{m}\)。
- 施力大小，單位為 \(\mathrm{N}\)。
- 位置向量與施力方向的夾角。
三、操作與實驗
一次只改一個條件，比較轉動效果
新增力臂與施力向量，拖曳它們的位置和方向；也能啟動相機或匯入圖片，在真實背景上分析力矩。
這個模擬器顯示各力矩的計算與轉動趨勢，不播放物體實際轉動的運動過程。先用一組位置向量與施力向量比較，再新增施力檢查合力矩。
操作提示：使用「新增力臂」與「新增施力」建立向量；相機模式需要授予瀏覽器權限，也可以使用「自訂背景」匯入題目圖片。
操作任務與實驗步驟
-
建立一組力臂與施力
先辨認：哪裡是支點，哪個箭頭表示位置，哪個表示施力？ 按「重設系統」，先使用預設的一組位置向量與施力向量，確認支點、作用點和力的方向。需要比較多個力時，再用「新增力臂」與「新增施力」建立向量。
-
只改變施力大小
先預測：位置和方向不變，施力加倍會讓力矩怎樣改變？ 保持位置與方向不變，增加 \(F\)，觀察力矩是否同比例增加。
-
只改變作用位置
先預測：同樣的力，作用點離支點更遠會比較容易轉動嗎？ 保持施力不變，把作用點移得更遠，比較力臂長度與力矩。
-
旋轉施力方向
先預測：在同一作用點，垂直與平行施力哪一種力矩較大？ 讓施力逐漸接近垂直力臂，再轉到與力臂平行，找出最大與零力矩的位置。
-
比較相機與照片匯入
先判斷：真實物體的支點在哪裡，怎樣施力才能得到較大力矩？ 選擇房門、水龍頭或踏板；以相機或匯入圖片為背景，標示支點並判斷最省力的施力方式。
四、觀察與解釋
距支點愈遠，力矩愈大
回到推門的問題：保持施力大小與夾角不變，作用點離支點越遠，\(r\) 越大，力矩便等比例增加。這也是門把放在遠離鉸鏈處的原因。不過，位置改變時仍要一起檢查施力方向，不能只看距離就判斷。

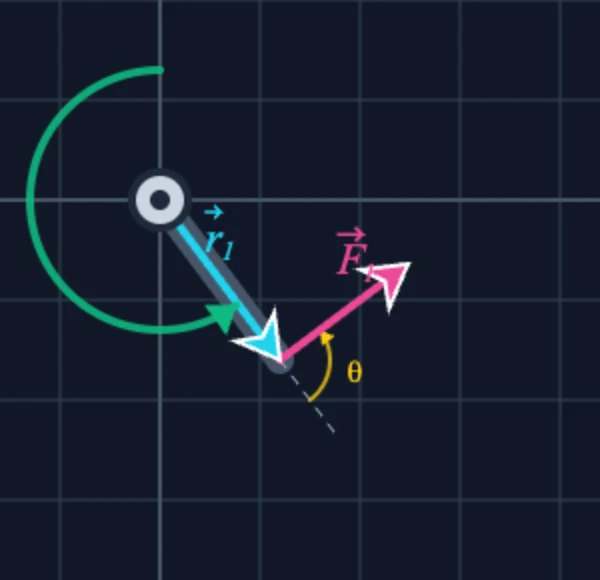

垂直施力最有效

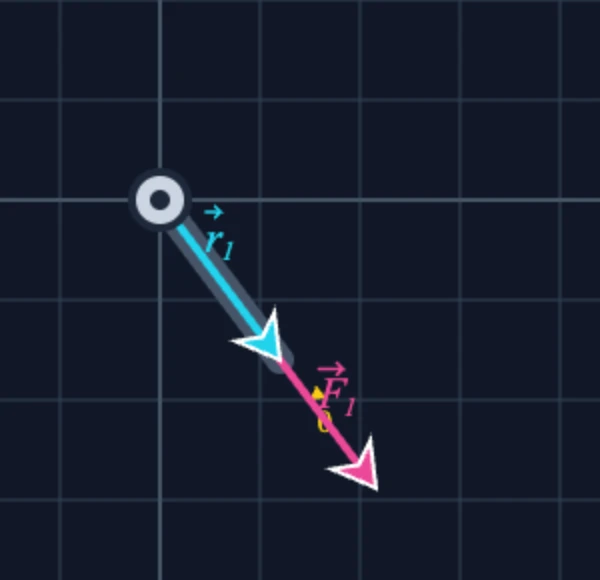

在同一作用點旋轉施力箭頭，\(\theta=90^\circ\) 時力矩最大；轉到與位置向量平行時，力的作用線通過支點，力矩為零。所以「推得很大力」仍不保證轉動效果大。用 \(rF\sin\theta\) 計算時，\(r\) 是支點到作用點的距離；若直接找有效力臂，則應取支點到力作用線的垂直距離。
多個力矩會互相疊加
增加第二個施力後，先判斷每個力相對同一支點的轉動方向，再依逆時針為正、順時針為負的約定相加。同方向力矩會累加，反方向則相互抵銷；合力矩表示整體轉動趨勢。合力矩為零只是轉動平衡的條件，不能單憑它判定物體已靜止；在靜力平衡的分析中，還要把合力條件一起納入。
常見錯誤與迷思
五、整理與應用
重點整理
- 力矩大小為 \(\tau=rF\sin\theta\)。
- 逆時針與順時針力矩必須依同一正負號約定計算。
- 增加施力或力臂，都會增加力矩。
- 施力與力臂垂直時力矩最大，平行時力矩為零。
- 多個力共同作用時，合力矩等於各力矩的代數和。
延伸思考與挑戰題
- 為什麼門把設計在遠離鉸鏈的位置？如果把手從門的最外側移到正中央，在相同施力方向下，需要增加多少倍的力？
- 要用最省力的方式轉動水龍頭，施力方向應如何選擇？請在模擬器中重現並驗證。
- 一根 \(2\ \mathrm{m}\) 長的槓桿，支點在正中央。左側掛有 \(10\ \mathrm{kg}\) 重物，右側應在何處施多大的力，才能保持水平平衡？
