從一條會轉折的圖，看懂摩擦力如何改變
摩擦力
親手改變推力、質量和斜面角度，觀察靜摩擦力何時到達極限、物體何時開始滑動，以及摩擦係數如何從實驗中被測量出來。
一、問題與學習目標
木塊還沒動，摩擦力就等於最大值嗎？
推一個木塊，推力小時它不動；再用力一些，它才開始滑動。木塊還沒動的這段時間，摩擦力究竟有多大？如果直接代入最大靜摩擦力公式，就會漏掉靜摩擦力隨外力調整的過程。
F–f 圖把這個過程畫成幾段線：先隨施力增加，到達最大靜摩擦力，再轉為滑動時的動摩擦力。我們先用水平面模擬器追蹤這個轉折，再把木塊放上斜面，從開始滑動的臨界角與等速下滑角測量兩種摩擦係數。
學習目標
- 說明靜摩擦力如何隨外力改變，以及最大靜摩擦力代表的臨界意義。
- 從 F–f 圖辨認靜摩擦段、臨界點與動摩擦段。
- 判斷質量與正向力改變時，最大靜摩擦力和動摩擦力如何變化。
- 利用斜面臨界角與等速角，求出靜摩擦係數和動摩擦係數。
二、核心概念與原理
先分清楚靜摩擦力、上限與動摩擦力
靜摩擦力會配合外力改變，直到達到上限；物體開始滑動後，才改用動摩擦力模型。
靜摩擦力「需要多少就提供多少，但有上限」；動摩擦力則在滑動後依 \(=\) 決定。
最大靜摩擦力
這是靜摩擦力能提供的上限，不是靜止時永遠固定的大小。
動摩擦力
在理想模型中，物體滑動後的摩擦力由動摩擦係數與正向力決定。
F–f 圖為什麼會轉折？
在物體尚未滑動時，靜摩擦力會與外力平衡，因此圖形沿著 \(f=F\) 上升。當外力超過最大靜摩擦力，物體開始滑動，模型切換成動摩擦力，圖形便落到較低的水平段。
| 階段 | 摩擦力關係 | 圖形特徵 | 物體狀態 |
|---|---|---|---|
| 靜摩擦段 | \(=F\) | 隨外力線性上升 | 保持靜止 |
| 臨界點 | \(f_s=f_{s,\max}\) | 到達最高點 | 將動未動 |
| 動摩擦段 | \(f_k=\mu_kN\) | 下降後成為水平段 | 持續滑動 |
斜面角度如何測量摩擦係數？
把接觸面慢慢傾斜，物體剛開始滑動時的角度稱為臨界靜摩擦角。若再找出物體恰好等速下滑的角度，就能分別得到靜摩擦係數與動摩擦係數。
斜面臨界與等速條件
- \(\tan\theta_s=\mu_s\)，\(\theta_s\) 是物體剛開始滑動的角度。
- \(\tan\theta_k=\mu_k\)，\(\theta_k\) 是物體恰好等速下滑的角度。
等速角的加速度關係
三、操作與實驗
從水平推力到斜面角度，找出滑動的條件
先在水平面上建立 F–f 圖，再到斜面上從角度反推摩擦係數。
實驗一：水平摩擦力與 F–f 圖
改變質量與施力，觀察靜摩擦力如何跟隨外力增加，以及突破臨界點後如何轉換成動摩擦力。
操作提示：先調整質量，再逐漸增加施力。注意最大靜摩擦力數值，以及 F–f 圖從斜線轉為水平線的瞬間。
實驗二：斜面摩擦係數
選擇材質並增加角度，觀察物體何時開始滑動；再切換到等速角，比較 \(\tan\theta\)、\(\mu_s\) 與 \(\mu_k\)。
操作提示：選擇冰面、木板或橡膠，拖曳角度滑桿；開啟重力分量並使用「切換至等速角」，比較臨界角與等速角。
操作任務與實驗步驟
-
讓 F–f 圖從原點開始生長
先預測：施力還很小時，木塊會動嗎？摩擦力應該多大？ 保持預設質量，從小到大逐漸增加施力，觀察靜摩擦力是否與外力同步增加。
-
找出最大靜摩擦力臨界點
先預測：木塊開始滑動後，摩擦力會繼續隨施力增加嗎？ 繼續增加施力直到木塊開始滑動，記錄摩擦力下降前後的數值與圖形變化。
-
比較不同質量的 F–f 圖
保持材質相同，先預測增加質量會怎樣改變兩種摩擦力。 改變木塊質量後重做實驗，比較最大靜摩擦力與動摩擦力是否隨正向力改變。
-
測量斜面的臨界靜摩擦角
先預測：斜面角度越大，木塊越容易滑動嗎？ 選擇一種材質並慢慢增加斜面角度，記錄物體剛開始滑動時的 \(\theta_s\)。
-
切換到等速角
比較剛開始滑動的角度與等速角，先預測哪一個比較大。 使用等速角功能，觀察合力與加速度，驗證 \(\tan\theta_k=\mu_k\)。
四、觀察與解釋

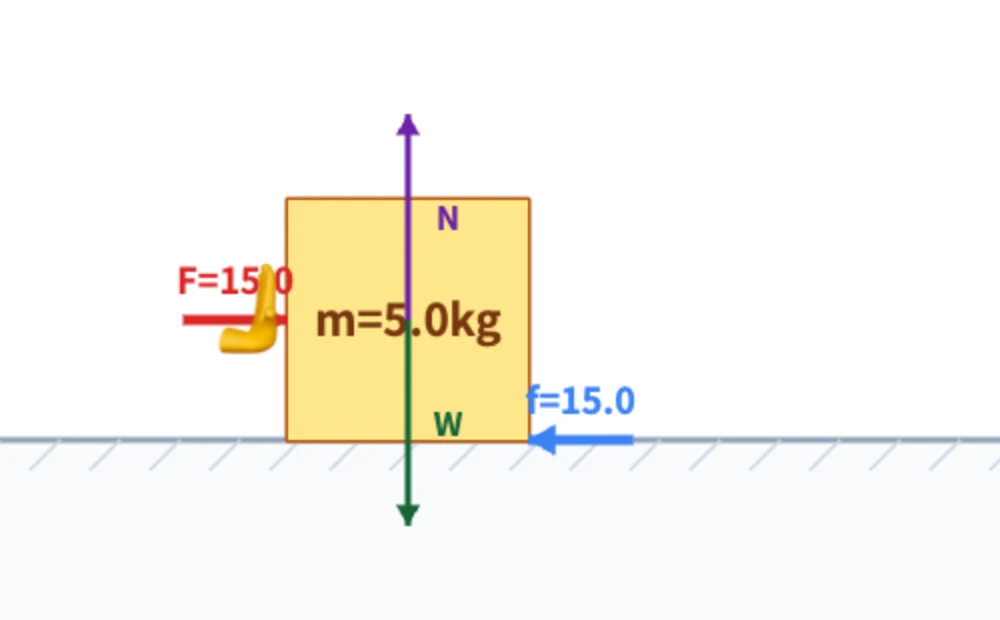

靜摩擦力會配合外力
木塊仍然靜止時，水平方向的合力為零，靜摩擦力便與施力等大、反向。回到開頭的問題：此時的摩擦力由平衡所需的大小決定，只有到達臨界點才等於 \(\mu_sN\)。因此，F–f 圖的靜摩擦段隨施力上升。

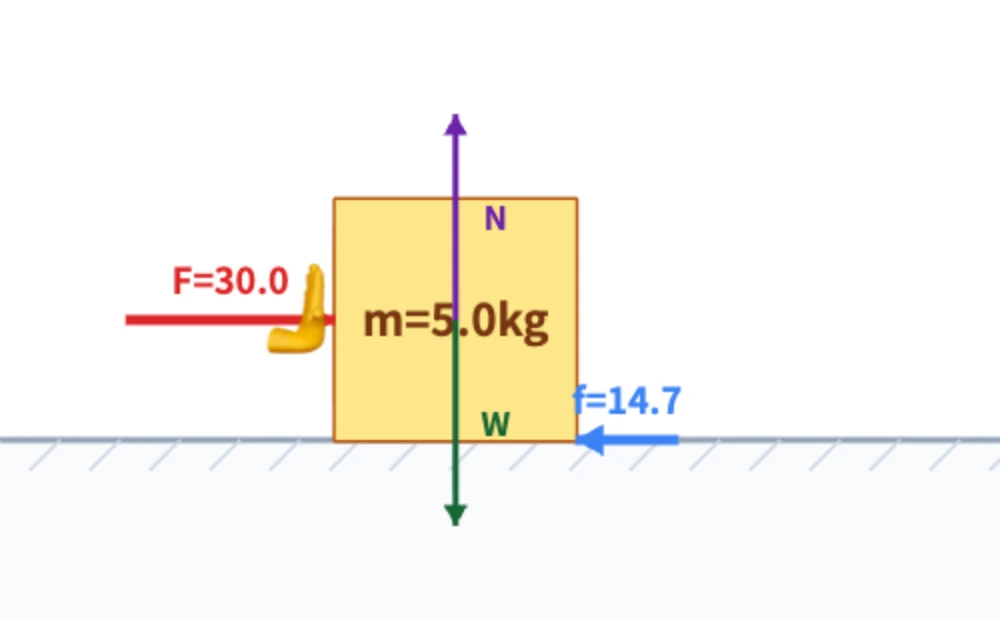

滑動後圖形會轉折
外力突破臨界點後，木塊開始滑動，摩擦力改由動摩擦模型決定。這個模擬器的動摩擦係數小於靜摩擦係數，所以 F–f 圖會先下降；在質量、材質及正向力固定時，\(f_k=\mu_kN\) 保持不變，接著形成水平段。
角度可以量出係數
斜面提供了另一種測量方式：增加角度，重力沿斜面的分量會改變。剛開始滑動時，\(\tan\theta_s\) 對應 \(\mu_s\)；物體已滑動且保持等速時，\(\tan\theta_k\) 對應 \(\mu_k\)。把這兩個角度分開記錄，才能區分靜摩擦的上限與動摩擦的大小。
常見錯誤與迷思
五、整理與應用
重點整理
- 靜摩擦力會隨外力調整，直到最大值 \(f_{s,\max}=\mu_sN\)。
- 物體開始滑動後，使用動摩擦力 \(f_k=\mu_kN\) 描述。
- 增加質量會增加水平面的正向力，因此兩種摩擦力的特徵值都會增加。
- 斜面臨界角滿足 \(\tan\theta_s=\mu_s\)。
- 斜面等速角滿足 \(\tan\theta_k=\mu_k\)。
延伸思考與挑戰題
- 把水平面上的質量從 5 kg 增加到 10 kg，\(f_{s,\max}\) 和 \(f_k\) 各會如何改變？這與 \(f=\mu mg\) 的預測是否吻合？
- 在斜面模擬器選擇木板，物體開始滑動時的 \(\tan\theta\) 是否接近 \(\mu_s=0.577\)？
- 切換到等速角後，物體的合力是多少？請寫出重力沿斜面分量與動摩擦力的關係。
- 生活中有哪些設計希望增加摩擦力，又有哪些設計希望減少摩擦力？各舉兩例並判斷主要涉及靜摩擦或動摩擦。
