選對支點，就能讓最麻煩的未知力先消失
靜力平衡
拖曳重物與繩索、改變綁點與角度，再切換不同支點，親眼看見張力、重力與樞紐作用力如何同時滿足合力與力矩平衡。
一、問題與學習目標
木條沒有轉動，為什麼還要檢查合力？
一根水平木條連在牆上的樞紐，掛著重物，並由斜繩索拉住。重物讓木條有向下轉的趨勢，繩索提供反向力矩；如果兩個力矩抵銷了，是不是就能說木條達到靜力平衡？
還得確認物體不會向任何方向加速。本題的木條保持靜止，因此需要同時滿足合力為零與合力矩為零。這篇先辨認張力、重力和樞紐作用力，再利用互動模擬器移動重物、繩索綁點與牆上繫點，最後換支點檢查同一個平衡狀態。
學習目標
- 判斷繩索張力 \(T\)、重力 \(W\) 與樞紐作用力 \(F\) 的方向和大小關係。
- 使用合力為零與合力矩為零判斷系統是否達到靜力平衡。
- 選擇樞紐作為支點，消去未知樞紐作用力的力矩。
- 比較不同支點所得到的力矩方程式。
- 說明繩索位置與角度如何影響所需張力。
二、核心概念與原理
同時排除平移與轉動，再選支點簡化計算
靜力平衡必須同時滿足「不平移」與「不轉動」兩個條件。
模型條件：本模擬器忽略木條本身重量，只計算所掛重物、繩索與樞紐的受力。每次調整位置後，畫面顯示的是維持靜止所需的平衡力，並未模擬失衡後的運動。
選樞紐 \(O\) 為支點時，樞紐作用力通過支點、力矩為零，可以先用力矩平衡求張力。
合力為零
物體沒有平移加速度，因此水平方向滿足 \(\sum F_x=0\)，垂直方向滿足 \(\sum F_y=0\)。
合力矩為零
物體沒有角加速度，因此順時針力矩等於逆時針力矩；支點可以自由選擇。

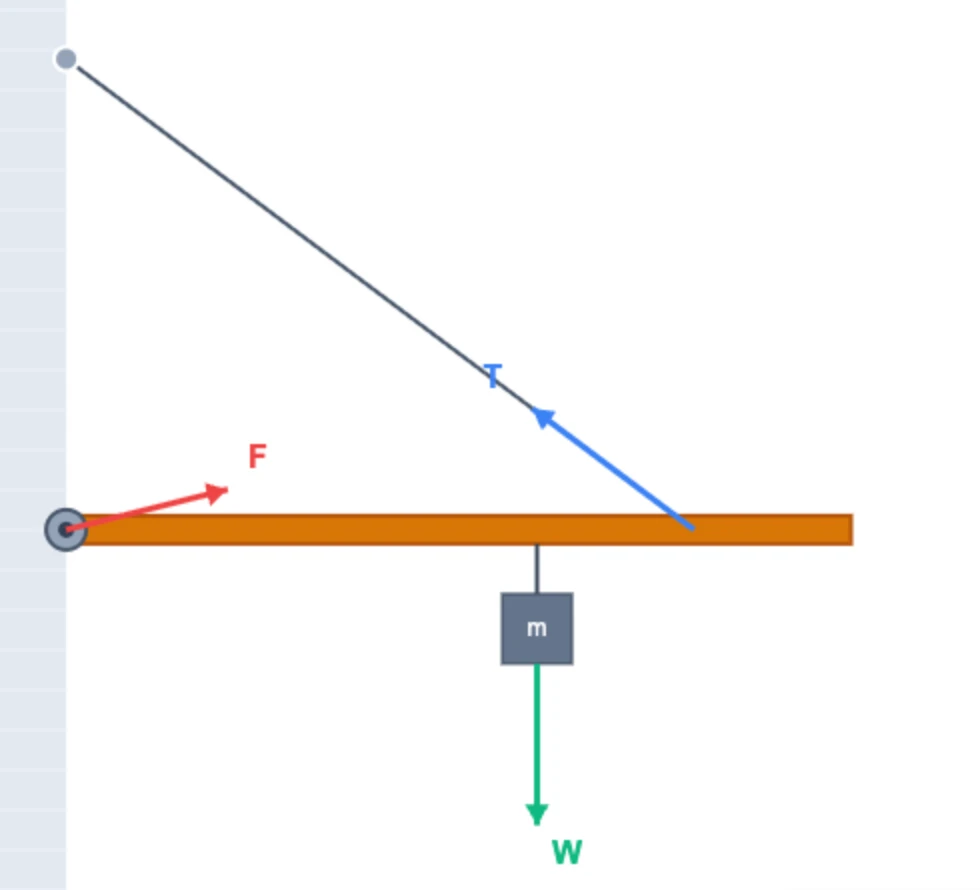

樞紐問題的三個力
| 作用力 | 方向 | 在問題中的角色 |
|---|---|---|
| 繩索張力 \(T\) | 沿繩索指向牆壁繫點 | 由力矩平衡決定大小 |
| 重力 \(W\) | 垂直向下 | 對樞紐產生順時針力矩 |
| 樞紐作用力 \(F\) | 方向待求，可分解為 \(F_x\)、\(F_y\) | 使水平與垂直合力分別為零 |
以樞紐為支點
力矩平衡與張力
- 重物重量；\(x_m\) 是重物到樞紐的水平距離。
- 繩索張力；\(x_s\) 是繩索綁點到樞紐的距離。
- 繩索綁點到樞紐的距離。
- 繩索與水平木條的夾角。
三、操作與實驗
移動重物與繩索，檢查維持平衡的受力
直接拖曳重物、木條上的繩索綁點與牆上繫點，觀察張力、樞紐作用力與力矩如何即時更新。
操作提示：拖曳灰色重物、木條上的綠色綁點與牆上的綠色繫點；開啟「分析力矩平衡」後，再切換支點比較方程式。
操作任務與實驗步驟
-
畫出三個作用力
先判斷：張力是否沿著繩索，樞紐作用力一定只向上嗎？ 先辨認沿繩索的張力、垂直向下的重力，以及由牆壁施加的樞紐作用力。
-
移動重物
先預測：重量不變，重物移得更遠，繩索需要更大還是更小的張力？ 左右拖曳灰色重物，觀察重力力臂增加時，維持平衡所需的張力如何變化。
-
移動繩索綁點
先預測：重物不動，將繩索綁點移向木條外端，張力會怎樣改變？ 將木條上的綠色綁點移向外端，增加 \(x_s\)，比較張力數值。
-
改變繩索角度
先預測：綁點不變，牆上繫點升高、繩索變陡，張力會怎樣改變？ 拖曳牆上繫點，改變 \(\theta\)，觀察繩索愈陡時張力是否變小。
-
切換三個支點
先預測：只更換計算力矩的支點，實際的張力和樞紐作用力會改變嗎？ 開啟力矩分析，分別選擇樞紐 \(O\)、繩索綁點 \(S\) 與重物位置 \(M\)，比較每種力矩方程式。
四、觀察與解釋

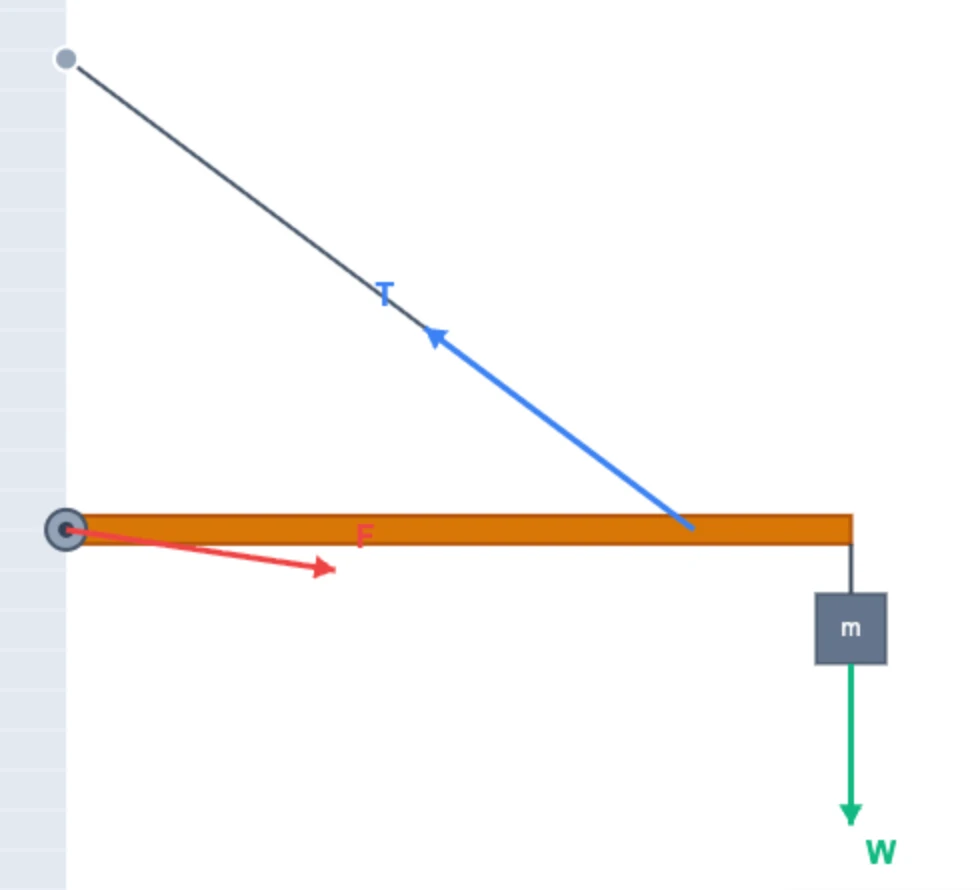

重物愈遠，張力愈大
重量 \(W\) 不變，重物離樞紐越遠，\(W x_m\) 造成的順時針力矩越大。若繩索位置與角度不變，張力就必須增加，提供等大的逆時針力矩。木條仍維持水平，是因為模擬器重新算出維持平衡所需的力，而不是因為移動重物不影響受力。
綁點愈遠，張力愈小
保持重物與牆上繫點不動，把綁點移向外端，所需張力會減小。這時 \(x_s\) 增加，繩索角度也同時變小，應用完整的 \(T=W x_m/(x_s\sin\theta)\) 比較，不能把它當成只有角度不變的單一力臂實驗。若改為固定綁點、升高牆上繫點，繩索更接近垂直，\(\sin\theta\) 增加，也會使張力減小。
支點改變，答案不變
以樞紐 \(O\) 計算時，樞紐作用力通過支點，不出現在力矩方程式中；換成綁點 \(S\)，張力的力矩為零；換成重物位置 \(M\)，重力的力矩為零。消去的項目不同，但只要幾何與重量沒有改變，求得的張力和樞紐作用力相同。回到開頭的問題：力矩平衡處理轉動，還要用水平方向與垂直方向的合力平衡，才能求出樞紐受力並完整描述本題的靜止狀態。
常見錯誤與迷思
五、整理與應用
重點整理
- 靜力平衡同時要求 \(\sum\vec F=0\) 與 \(\sum\vec\tau=0\)。
- 畫受力圖時要標出張力、重力與樞紐作用力。
- 選樞紐為支點，可讓未知樞紐作用力的力矩直接消失。
- 先用力矩平衡求張力，再用水平與垂直合力平衡求 \(F_x\)、\(F_y\)。
- 換另一個支點驗算，應得到相同的物理結果。
延伸思考與挑戰題
以下題目沿用忽略木條自重的模型。第一題雖描述均勻木條，但未給木條重量；先忽略其自重才能與模擬器對照。若要計入木條重量，需另加入其重力與力矩。
- 一根 \(10\ \mathrm{m}\) 長的均勻木條，左端固定於樞紐；繩索綁在距樞紐 \(8\ \mathrm{m}\) 處，另一端連接到牆上距樞紐高 \(6\ \mathrm{m}\) 的位置。木條末端掛一個 \(50\ \mathrm{N}\) 重物。求繩索張力與樞紐受力的大小和方向，並用模擬器驗證。
- 保持 \(W=50\ \mathrm{N}\)、\(x_m=6\ \mathrm{m}\)，將繩索綁點從 \(8\ \mathrm{m}\) 移到 \(10\ \mathrm{m}\)，張力如何變化？若再調低牆上繫點使 \(\theta\) 變小，結果又如何？
- 分別以樞紐 \(O\)、繩索綁點 \(S\) 與重物位置 \(M\) 為支點，列出順時針與逆時針力矩。哪一個支點的方程式最簡單？為什麼？
