從磁通量變化，看見電流如何誕生
電磁感應
拖曳磁鐵與線圈，讓看不見的磁場變化、法拉第定律與冷次定律成為可以觀察的物理現象。
一、問題與學習目標
磁鐵放在線圈旁，為什麼電流不一定出現？
把磁鐵放在線圈旁，線圈裡有磁場，卻不一定有感應電流。試著移動磁鐵，電流又會出現；同一個磁極靠近和遠離線圈，方向還可能相反。差別究竟在哪裡？
看不見的磁力線、感應磁場的方向，以及公式中的負號，常讓電磁感應變成只能背規則的題目。這篇先從磁通量建立判斷依據，再用法拉第定律說明大小、冷次定律說明方向，最後透過拖曳磁鐵與線圈，對照磁通量和感應電動勢的即時曲線。
學習目標
- 說明磁通量的定義，以及磁場、面積與角度如何影響磁通量。
- 利用法拉第電磁感應定律，判斷感應電動勢的大小。
- 運用冷次定律，判斷感應磁場與感應電流的方向。
- 從圖形辨認磁通量與感應電動勢之間的微分關係。
二、核心概念與原理
先看磁通量，再看它如何改變
電磁感應的關鍵不在於「磁場有多大」，而在於穿過線圈的磁通量是否正在改變。
磁通量必須隨時間改變，線圈中才會產生感應電動勢。
磁通量
描述有多少磁場穿過指定面積。
法拉第電磁感應定律
磁通量變化越快，感應電動勢越大。
磁通量是什麼？
磁通量 \(\Phi\) 代表穿過一個指定面積的磁場總量。可以把線圈想像成磁場中的一扇窗：磁場越強、窗的面積越大，而且窗面越正對磁場，穿過的磁通量就越大。
公式中的物理量
- 磁通量，單位為韋伯（Wb）
- 磁場強度，單位為特斯拉（T）
- 線圈面積，單位為平方公尺（m²）
- 磁場方向與線圈法線方向的夾角
法拉第電磁感應定律
法拉第發現，只要穿過線圈的磁通量發生變化，線圈中就會產生感應電動勢。線圈匝數越多，或磁通量改變得越快，感應電動勢就越大。
法拉第定律中的符號
- 感應電動勢，負號所代表的方向由冷次定律判斷。
- 線圈匝數；匝數越多，感應電動勢越大。
- 時間；\(d\Phi/dt\) 表示磁通量隨時間的變化率。
冷次定律如何判斷方向？
冷次定律指出：感應電流所產生的磁場，方向總是試圖阻礙磁通量的變化。判斷時要先確認「原本的磁通量朝哪個方向」以及「它正在增加還是減少」。
| 情境 | 磁通量變化 | 感應磁場方向 | 作用 |
|---|---|---|---|
| N 極靠近線圈 | 向右磁通量增加 | 向左 | 阻礙增加 |
| N 極遠離線圈 | 向右磁通量減少 | 向右 | 補償減少 |
| S 極靠近線圈 | 向左磁通量增加 | 向右 | 阻礙增加 |
三、操作與實驗
保持磁極相同，比較靜止、靠近與遠離
直接拖曳磁鐵或線圈，觀察磁通量、感應電動勢與電流方向如何隨相對運動改變。
操作提示：手動模式可拖曳磁鐵或線圈；自動模式可觀察等速移動。開啟即時圖表，可比較磁通量與感應電動勢曲線。
操作任務與實驗步驟
-

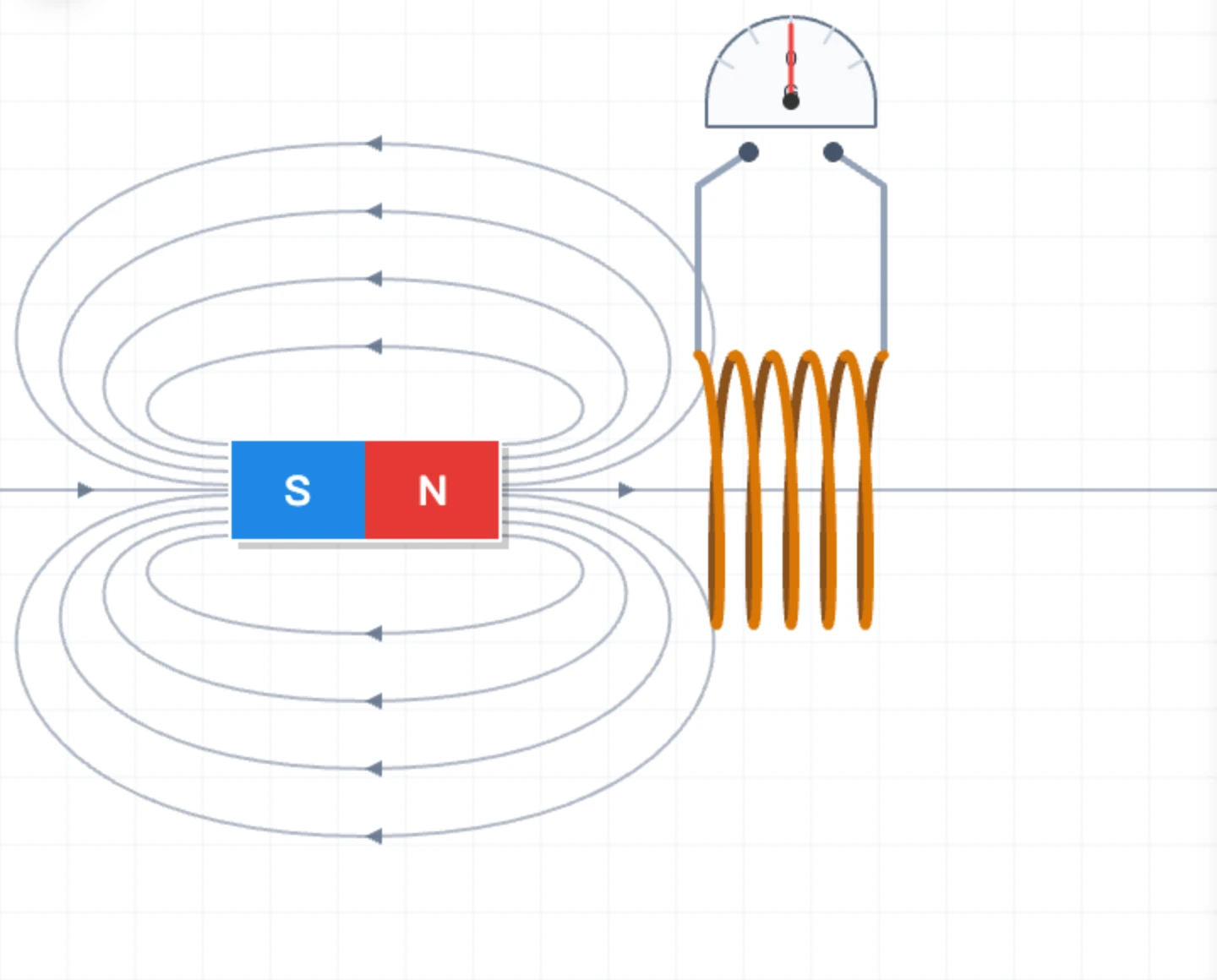

確認靜止時沒有感應電流
先預測：磁鐵停在線圈旁，線圈裡有磁場，是否就會有電流？ 先讓磁鐵與線圈保持靜止，記錄磁通量與感應電動勢的狀態。
-

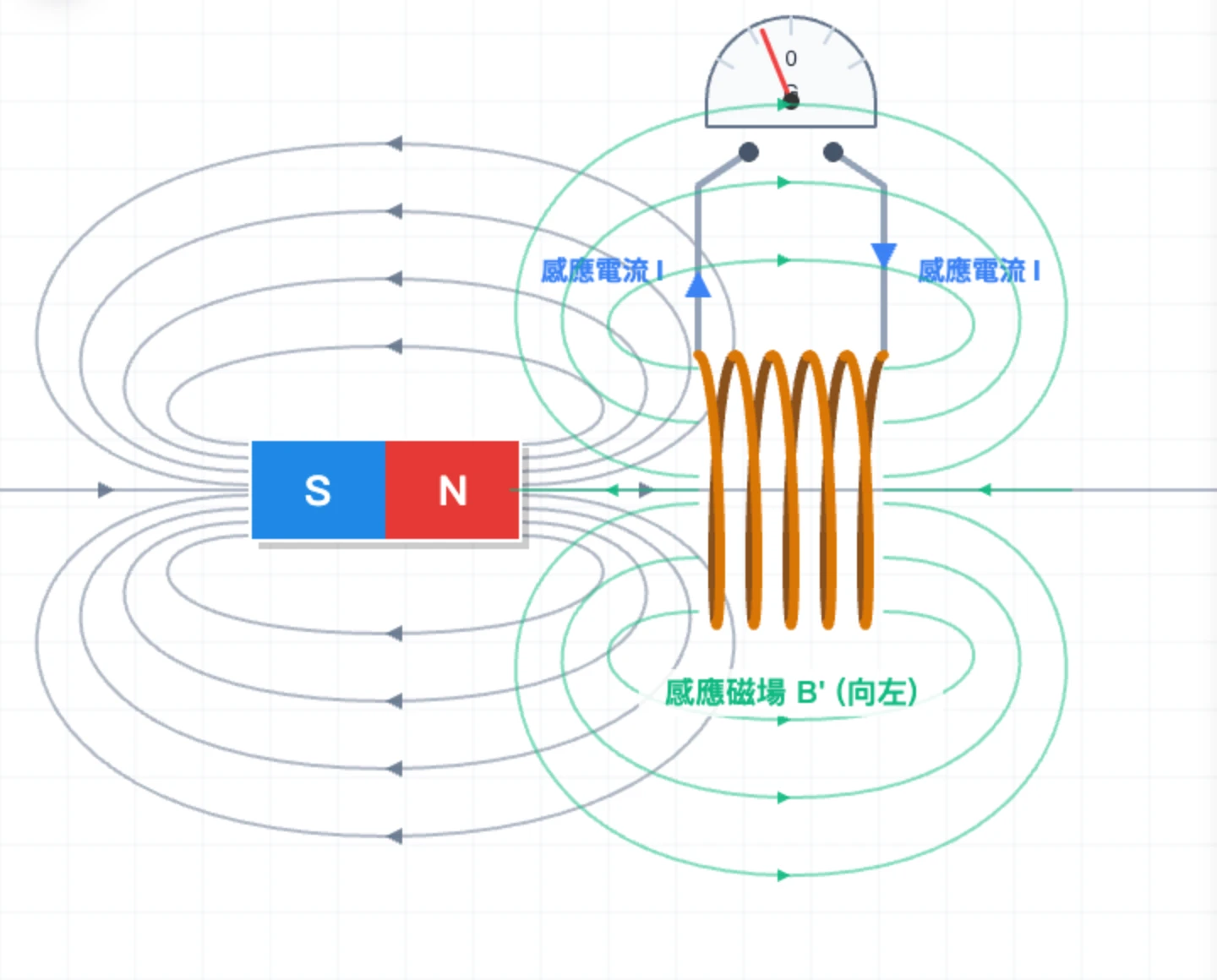

比較靠近與遠離線圈
保持 N 極朝向線圈，先預測靠近與遠離時的電流方向是否相同。 將磁鐵 N 極緩慢靠近線圈，再反向遠離，觀察電流與感應磁場方向是否反轉。
-
改變磁鐵移動速度
保持磁極、強度與線圈設定相同，先預測移動快慢如何影響電動勢。 比較快速與緩慢移動時，感應電動勢峰值的大小差異。
-
對照兩條即時曲線
先預測：磁通量曲線數值最大的位置，電動勢也一定最大嗎？ 開啟動態圖表，找出磁通量曲線斜率最大時，感應電動勢曲線所對應的位置。
四、觀察與解釋
相對運動才是關鍵
先比較靜止和移動。磁鐵與線圈保持靜止時，穿過線圈的磁通量不隨時間改變，感應電動勢為零，也就沒有感應電流。相對運動若讓磁通量改變，就能產生感應電動勢。判斷時要回到磁通量的變化，不能只看到有磁鐵或有運動就下結論。
移動越快，電動勢越大
沿相同路徑、保持其餘設定不變，磁鐵移動越快，磁通量改變得越快，感應電動勢的峰值也越大。對照兩條曲線時，應比較磁通量—時間圖的斜率；電動勢等於這個斜率的負值再乘上匝數。磁通量數值較大，並不代表那一刻的電動勢也較大。
方向會阻礙變化
再比較同一磁極靠近與遠離。靠近時，原磁通量增加，感應磁場會阻礙它增加；遠離時，原磁通量減少，感應磁場則試圖補償減少的部分。這兩種變化趨勢相反，所以感應電流方向也會反轉。冷次定律的負號，就把這個方向關係寫進了公式。
常見錯誤與迷思
五、整理與應用
重點整理
- 磁通量描述穿過指定面積的磁場總量。
- 磁通量隨時間改變，是產生感應電動勢的必要條件。
- 感應電動勢大小與線圈匝數、磁通量變化率成正比。
- 冷次定律的「阻礙」是針對磁通量的變化趨勢，不是永遠與原磁場反向。
延伸思考與挑戰題
- 一個 100 匝的線圈，在 0.5 秒內磁通量從 0.02 Wb 均勻變化到 0.06 Wb，感應電動勢的大小是多少？
- 把磁鐵改成 S 極朝向線圈並向線圈靠近，感應磁場與感應電流方向會如何改變？請用冷次定律說明。
- 磁通量曲線到達極大值或極小值時，感應電動勢為什麼會瞬間等於零？
